طراحی/خدمات BIM شرکت نصب تجهیز با اتکا به دانش تخصصی مهندسی و تجربیات خود در طی یک دهه فعالیت همواره در تلاش است
تا با طراحی و خدمات BIM سیستمهایی که ضمن تأمین الزامات عملکردی پروژه، از منظر بهرهوری انرژی و هوشمندسازی، ایمنی، دوام و سهولت نگهداری نیز دربالاترین سطح قرار داشته باشند.
در دنیای امروز، تأسیسات مکانیکال تنها مجموعهای از تجهیزات نیستند؛ بلکه زیرساختی حیاتیاند که قلب تپنده ی پروژه میباشند که عملکرد، آسایش، ایمنی و بهرهوری هر پروژه را بعمل میآورند و ما در واحد طراحی و مشاوره تأسیسات مکانیکال نصب تجهیز، با اتکا به دانش
تخصصی مهندسان خود و، تجربیات متعدد در پروژههای مختلف و شرایط گوناگون، مأموریت خود را در ارائه راهکارهایی تعریف کردهایم که در عمل، تفاوت ایجاد میکنند.
تیم نصب تجهیز در تمام مراحل پروژه، از مطالعات اولیه تا طراحی نهایی و مشاوره در اجرا، همراه کارفرما میباشد تا بر سر هر چالش پیچیدهای به راحتی از آن عبور کند.

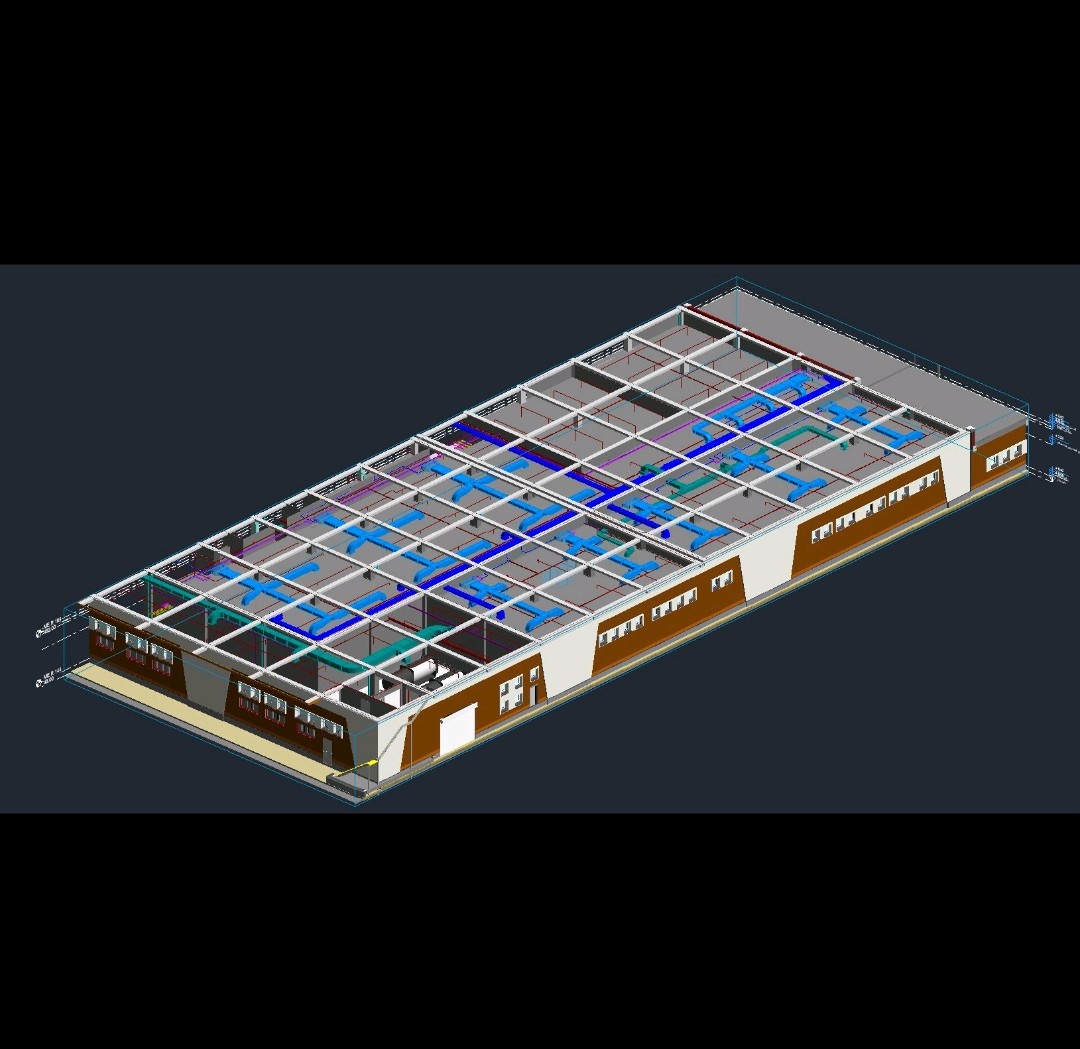

شرکت نصب تجهیز با استفاه از تیم مجرب خود در زمینه BIM این امکان را فراهم نموده تا مدل 3 بعدی پروژه شمارا با تمامی جزییات و چهار دیسیپلین معماری سازه برق و مکانیک تهیه قبل از شروع کار به کارفرمای محترم رسانده تا کارفرما با دید اجمالی بر تمامی جنبه های پروژه خود تصمیمات لازم را اتخاذ نموده و با راحتی بیشتری به ارزیابی و تصمیم گیری راجب پروژه خود بپردازد.
ما با نگاهی دقیق و چندلایه به نیازهای پروژه، سیستمهایی طراحی میکنیم که در اجرا، بهرهبرداری و توسعه آتی نیز عملکردی بینقص داشته باشد.
تجربه ما در پروژههای ساختمانی، صنعتی، درمانی، آموزشی و زیرساختی نشان داده که طراحی موفق، حاصل تلفیق مهندسی، شناخت دقیق از کاربری و درک درست از شرایط اجرایی است.
بخش های مختلف در رویت تاسیسات (Mechanical)
سیستمهای کانالکشی و تهویه (HVAC)
لولهکشی تأسیسات (Plumbing)
اسپرینکلر و اطفاء حریق (Fire Protection)
مدلسازی پارامتریک و خانوادهسازی (Families)
تدقیق و برخوردیابی (Clash Detection)
تهویه مطبوع و بارهای حرارتی (Heating & Cooling Loads)
قسمت های مختلف دیسیپلین برق (Electrical)
روشنایی داخلی و خارجی (لامپها، چراغهای سقفی و دیواری)
پریزها و کلیدها
تابلوهای برق (Panelboards)
کابلکشی و مسیریابی سینی کابل (Cable Tray) و لولههای برق (Conduit)
سیستم اعلام حریق (Fire Alarm) شامل دتکتورها و آلارمها
سیستم ضعیف (Extra-Low Voltage) مثل تلفن، آنتن، شبکه و دوربین
محاسبه بار الکتریکی و توزیع مدارها
ژنراتور و UPS
بخش های مدلسازی رویت سازه(Structure)
تیر و ستونهای بتنی و فولادی
فونداسیون (پیهای نواری، منفرد، گسترده و شمع)
دیوارهای برشی و بادبندها
دالهای بتنی و عرشه فولادی
آرماتورگذاری و جزئیات میلگرد
اتصالات فولادی (Steel Connections)
تحلیل و طراحی به کمک افزونههایی مثل Robot Structural Analysis
تولید نقشههای شاپ دروینگ و جزئیات سازهای
رویت معماری (Arcitucture)
دیوارها، کفها، سقفها و ستونهای معماری
درها و پنجرهها (با قابلیت تنظیم ابعاد و جنس)
پلهها، رمپها و نردهها
سایت پلان و محوطهسازی
نما و برشهای معماری
اتاقبندی و تعریف فضاها (Rooms)
جزئیات اجرایی (Detail Components)
تنظیم نورپردازی و رندرینگ
رویت مکانیک چیست و چه کارهایی با آن میشود کرد؟
طراحی کانالکشی و تهویه مطبوع (HVAC): مدل کردن کانالها، دیفیوزرها، فنکویلها، هواسازها و محاسبه افت فشار و دبی طراحی
لولهکشی: لولههای آب سرد و گرم، فاضلاب، گاز و…
طراحی سیستم اطفاء حریق: اسپرینکلرها و شبکه لولهکشی مربوطه
مدلسازی تجهیزات: قرار دادن چیلر، بویلر، پمپ، فن و سایر تجهیزات در مدل
برخوردیابی (Clash Detection): پیدا کردن جاهایی که کانال یا لوله با تیرآهن یا تأسیسات دیگر تداخل دارد
گرفتن نقشهها و متره: خروجیگیری خودکار پلانها، برشها و مقدار مصالح
خدمات ما برای طراحی/خدمات BIM شامل:
مشاوره در انتخاب تجهیزات، تحلیل مصرف انرژی وهوشمندی سازی، هزینه و بهینهسازی عملکرد
تهیه نقشههای دقیق و منطبق با الزامات و استانداردهای فنی و گرفتن تاییدات لازم از ناظر پروژه
همراهی در تمام مراحل پروژه از مطالعات اولیه تا طراحی نهایی و مشاوره در اجرا ما طراحی تأسیسات را یک تصمیمسازی راهبردی میدانیم،
تصمیمی که بر کیفیت زندگی، بهرهوری فضا و موفقیت پروژه تأثیر مستقیم دارد.
طراحی/خدمات BIM
طراحی، ساخت، بهرهبرداری و نگهداری ساختمانها که بر پایه ایجاد و مدیریت مدلهای سهبعدی اطلاعاتمحور انجام میشود.
در این روش، تمامی اجزای پروژه شامل معماری، سازه، تأسیسات مکانیکال و الکتریکال (MEP) بهصورت یکپارچه و هماهنگ در نرم
افزارREVIT مدلسازی میشوند و با نرم افزار ENESCAPE به بررسی تداخلات چهار دیسیپلین پرداخته میشود تا با بهینه ترین حالت ممکن روند اجرا عملیاتی شود .
همچنین توانایی بصری را برای کارفرمای محترم ایجاد میکند تا بتواند هر گونه تغییرات در هر جز، پیش از ساخت را داشته باشد.
تمامی این اتفاقات برای روند اجرایی پروژه،مدیریت و جلوگیری از هزینه کرد مجدد انجام میشود.
مجموعه نصب تجهیز با بیش از سه سال سابقه و تجربیات متعدد در پروژه های مختلف به کمک شما آمده تا در تمامی امور طراحی، مدیریت، خرید متریال و اجرا همراه شما باشد.
ویژگیهای کلیدی BIM برای 4 دیسیپلین ساختمان
افزایش دقت طراحی و کاهش خطاهای اجرایی
کمک به مدیران ارشد در تصمیم گیری های حساس در اجرا
بکار گیری نرم افزارهایی مثل رویت، نویس ورک ودیزاین بیلدر که هم برای توسعه مدل اطلاعاتی در فاز پیشاجرایی وهمچنین برای پیش بینی
روند اجرا
برآورد و تحلیل انرژی سازه
MEP تخصصی
بهینهسازی زمانبندی وهزینههای پروژه
ایجاد پایگاه داده قابلاتکا برای نگهداری و تعمیرات پس از بهرهبرداری به همراه داشپورت مدیریتی
ایجاد لیست خرید و تعیین متریال مصرفی برای متره کار برای مدیر پروژه
تداخلات سیستم های مختلف در چهار دیسیپلین سازه، معماری، تاسیسات مکانیکال و الکتریکال پیش از اجرا
امکان هوشمند سازی پروژه برای تعمیردوره ای پیش از ایجاد خرابی
ایجاد برنامه زمانبندی و الویت بندی کارها
هماهنگی بین رشتهها و یکپارچهسازی اطلاعات معماری، سازه، تأسیسات در فازهای اجرایی
کاهش فعالیتهای اصلاحی و دوباره کاری ناشی از ناهماهنگی های دیسیپلین های مختلف
تولید و طراحی فمیلی تجهیزات خاص برای نیاز هر پروژه در صورت نیاز
قابلیت ایجاد نقشه های AS-BUILT (LOD500) با استفاده از مدل اولیه
امکان تولید مدل از LOD200 تا LOD400 بر اساس نیاز پروژه و کارفرما
تولید نقشه های شاپ کارگاهی برای مجریان و پیمانکاران و جلوگیری از هرگونه خطا
نتیجه گیری :
در نهایت مدلسازی 3 بعدی پروژه، منجر به صرفه جویی درهزینهها، هماهنگی عناصر ساختمانی و پیش بینی تمامی اقدامات، پیش از عملیاتی شدن آنها میشود.
مجموعهی ما با ارائهی خدمات مدلسازی 3 بعدی، رفع ایرادات طراحی و تداخلات پیش از اجرا ساختمان در چهار بخش ساختمانی با بالاترین دقت و جزئیات (LOD400) در این امور به بهبودی روند پیشرفت پروژهی شما کمک میکند.
