معرفی کامل، کاربرد، ساختار و ویژگیهای فنی
برد کولرهای گازی سامسونگ مدل PWB EXA36295909 و BN96‑13031A، بهویژه مدلهای ایستاده
(Tower / Floor Standing)، از دو برد اصلی برای کنترل عملکرد دستگاه استفاده میکنند:
- برد پاور اینورتر (Inverter Power PCB) با کد PWB EXA36295909
- برد کنترل اصلی (Main Control PCB) با کد BN96‑13031A
این دو برد در کنار یکدیگر وظیفهی مدیریت توان، کنترل کمپرسور، تنظیم عملکرد یونیت داخلی و اجرای سیستمهای
حفاظتی کولر را برعهده دارند.

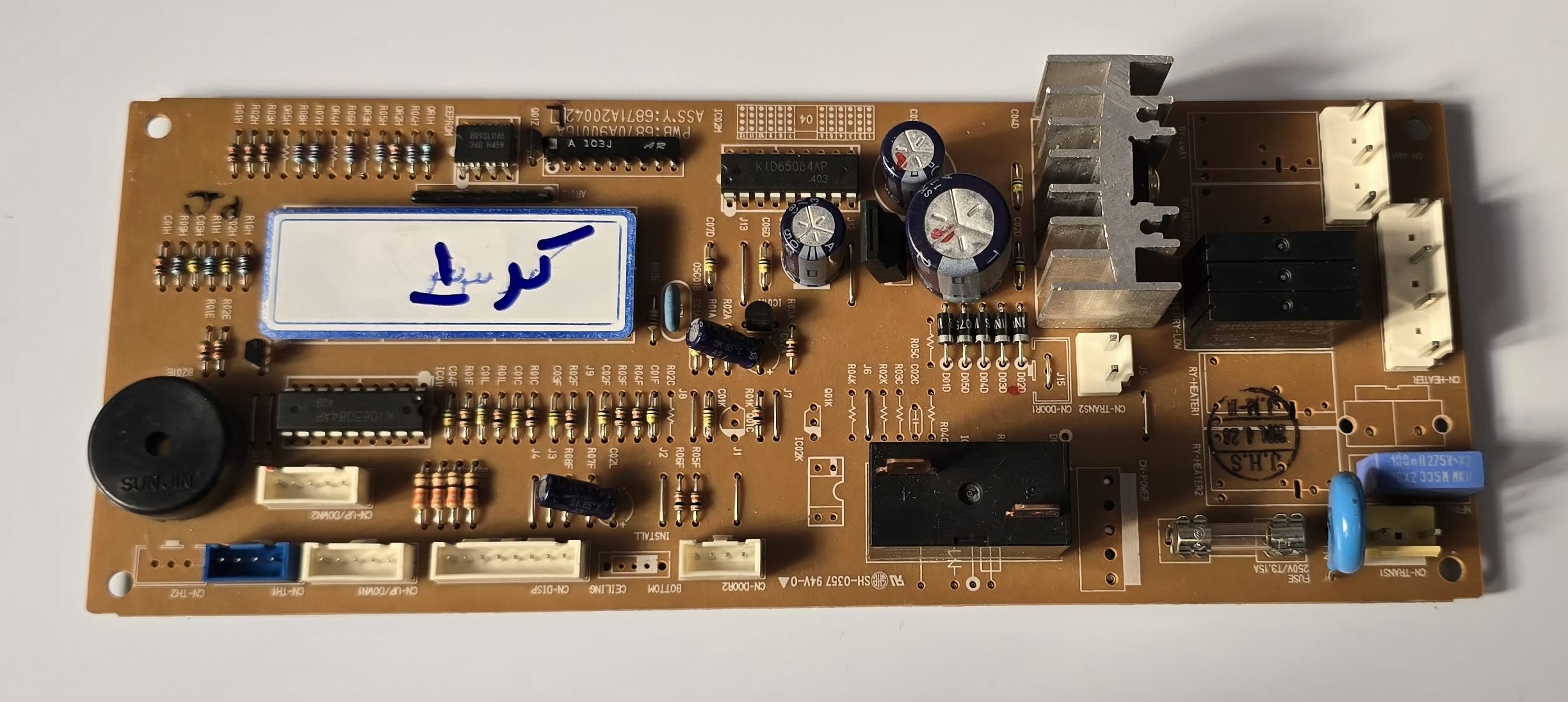

برد کولرهای گازی سامسونگ مدل PWB EXA36295909 و BN96‑13031A

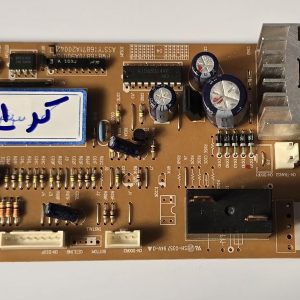

برد PWB EXA36295909
نقش و عملکرد
برد PWB EXA36295909 در دستهی بردهای پاور اینورتر قرار میگیرد و در یونیت خارجی کولرهای سامسونگ
نصب میشود. این برد مسئولیت مدیریت توان ورودی، کنترل کمپرسور اینورتر و اجرای حفاظتهای الکتریکی را برعهده
دارد.
وظایف اصلی
- تبدیل برق AC به DC و تولید ولتاژ باس پایدار
- کنترل کمپرسور اینورتر از طریق ماژول IGBT یا IPM
- اصلاح ضریب توان (PFC) برای کاهش مصرف انرژی
- پایش جریان و ولتاژ کمپرسور
- مدیریت خطاهای حفاظتی مانند Overcurrent، Overvoltage و Overheat
- راهاندازی نرم کمپرسور برای جلوگیری از شوک جریان اولیه
اجزای مهم
- چوکهای PFC
- خازنهای 450 ولت DC-Link
- ماژول IGBT/IPM
- پل دیود
- سنسورهای حرارتی
- فیوزهای حفاظتی
- مدارهای فیدبک جریان و ولتاژ
برد BN96‑13031A
نقش و عملکرد
برد BN96‑13031A که با عنوان ASSY TOWER BLAST نیز شناخته میشود، در دستهی بردهای کنترل اصلی
قرار دارد و در یونیت داخلی کولرهای ایستاده سامسونگ نصب میشود. این برد وظیفهی مدیریت کامل عملکرد
داخلی دستگاه را برعهده دارد.
وظایف اصلی
- کنترل فن، دمپر، نمایشگر و سنسورها
- دریافت فرمان از ریموت کنترل
- ارتباط با برد پاور یونیت خارجی
- اجرای حالتهای سرمایش، گرمایش، توربو و اتوماتیک
- مدیریت خطاهای داخلی و ارسال گزارش به برد خارجی
اجزای مهم
- میکروکنترلر اصلی
- رلههای کنترل فن و دمپر
- سنسورهای دما
- مدارهای ارتباطی با یونیت خارجی
- بازر (Buzzer) برای اعلام خطا
- فیوز و مدارهای حفاظتی
مدلهای سازگار
بردهای PWB EXA36295909 و BN96‑13031A در کولرهای گازی ایستاده سامسونگ با ظرفیتهای زیر استفاده
میشوند:
- Samsung Tower AC 36000 BTU
- Samsung Tower AC 48000 BTU
- سریهای TOWER BLAST
- برخی مدلهای Floor Standing Inverter / Non‑Inverter
علائم خرابی بردها
خرابی برد پاور EXA36295909
- روشن نشدن کمپرسور
- خطای جریان یا ولتاژ
- خاموشی ناگهانی دستگاه
- افزایش آمپر کمپرسور
خرابی برد کنترل BN96‑13031A
- کار نکردن فن یا دمپر
- عدم نمایش اطلاعات روی پنل
- دریافت نکردن فرمان از ریموت
- خطاهای داخلی یونیت
نکات مهم در تعمیر
- تست IGBT/IPM با مولتیمتر
- بررسی ولتاژ DC-Link
- تست خازنهای 450 ولت
- بررسی رلهها و میکروکنترلر
- رفع لحیم سرد در بخش پاور و کنترل
- بررسی سنسورها و اتصالات داخلی
جمعبندی برد کولرهای گازی سامسونگ مدل PWB EXA36295909 و BN96‑13031A
بردهای PWB EXA36295909 و BN96‑13031A دو قطعهی کلیدی در کولرهای گازی ایستاده سامسونگ هستند.
برد پاور وظیفهی مدیریت توان و کنترل کمپرسور را برعهده دارد، در حالی که برد کنترل اصلی عملکرد یونیت داخلی را
مدیریت میکند. شناخت دقیق این دو برد برای تعمیرکاران، فروشندگان قطعات و کاربران حرفهای ضروری است.
